Koje su elektromagnetske smetnje aparata za točkasto zavarivanje?

Elektromagnetske smetnje (EMI) su tema koja često prolazi nezapaženo, ali ima veliku važnost, posebno kada se radi o industrijskoj opremi poput strojeva za točkasto zavarivanje. Kao etablirani dobavljač strojeva za točkasto zavarivanje, svjedočili smo iz prve ruke kako EMI može utjecati i na performanse strojeva i na okolno elektroničko okruženje.

Strojevi za točkasto zavarivanje naširoko se koriste u raznim industrijama, od automobilske proizvodnje do proizvodnje kućanskih aparata. Oni rade propuštanjem električnog impulsa visoke struje kroz izratke koje treba spojiti, stvarajući zavar na kontaktnoj točki. Ovaj visokoenergetski, kratkotrajni električni rad u korijenu je problema s elektromagnetskim smetnjama povezanih s ovim strojevima.

Izvor elektromagnetskih smetnji u strojevima za točkasto zavarivanje

Primarni izvor EMI u strojevima za točkasto zavarivanje je brzo prebacivanje velikih struja. Kada započne proces zavarivanja, velika struja se iznenada primjenjuje na elektrode za zavarivanje. Ova brza promjena struje (di/dt) stvara magnetsko polje oko kruga zavarivanja prema Amperovom zakonu. Iznenadna i značajna promjena u magnetskom polju inducira električna polja u okolnim vodljivim materijalima i obližnjim električnim krugovima.

Štoviše, električni lukovi koji se javljaju tijekom procesa zavarivanja također doprinose EMI-ju. Ovi lukovi su oblik plazme, koja je visoko ionizirani plin. Nabijene čestice u plazmi kreću se na kaotičan način, zračeći elektromagnetske valove u širokom rasponu frekvencija. Frekvencijski spektar ovog EMI-ja može se kretati od nekoliko kiloherca do nekoliko gigaherca, ovisno o različitim čimbenicima kao što su struja zavarivanja, materijal elektrode i okolina zavarivanja.

Učinci elektromagnetskih smetnji

Na samom aparatu za zavarivanje

EMI koji stvara aparat za točkasto zavarivanje može imati štetan učinak na njegovu unutarnju elektroniku. Moderni strojevi za točkasto zavarivanje opremljeni su raznim sustavima upravljanja, senzorima i komunikacijskim sučeljima. Elektromagnetski valovi visoke frekvencije mogu se spojiti u ove osjetljive krugove, uzrokujući kvarove ili netočna očitanja. Na primjer, kontrolni sustav može pogrešno protumačiti signale sa senzora, što dovodi do nedosljedne kvalitete zavarivanja. U nekim slučajevima, smetnje čak mogu uzrokovati oštećenje elektroničkih komponenti, što rezultira skupim popravcima i zastojima.

O okolnoj opremi

U industrijskom okruženju, strojevi za točkasto zavarivanje često se postavljaju zajedno s drugom elektroničkom opremom kao što su programabilni logički kontroleri (PLC-ovi), pretvarači frekvencije i računalno upravljani sustavi. EMI iz aparata za zavarivanje može ometati normalan rad ovih susjednih uređaja. Na primjer, može uzrokovati pogreške u komunikaciji u PLC-ovima, što dovodi do netočnih sekvenci automatizacije. U slučaju pretvarača frekvencije, smetnje mogu poremetiti normalan rad motora, uzrokujući vibracije, fluktuacije brzine ili čak kvarove motora.

Na elektroenergetskom sustavu

Visokostrujni impulsi aparata za točkasto zavarivanje također mogu unijeti značajne smetnje u elektroenergetski sustav. Ovi impulsi mogu uzrokovati padove napona i treperenje, što može utjecati na drugu opremu spojenu na istu električnu mrežu. Osim toga, harmonijske struje koje stvara nelinearno opterećenje stroja za zavarivanje mogu iskriviti električni valni oblik, što dovodi do povećanih gubitaka u sustavu distribucije električne energije i potencijalnog oštećenja električnih transformatora i druge opreme za rukovanje energijom.

Ublažavanje elektromagnetskih smetnji

Zaštita

Jedan od najučinkovitijih načina za smanjenje EMI je zaštita. Aparat za zavarivanje može se zatvoriti u metalni ormarić koji djeluje kao Faradayev kavez. Vodljivi metal apsorbira i preusmjerava elektromagnetske valove, sprječavajući njihovo zračenje izvan kućišta. Unutar stroja, osjetljive komponente također se mogu pojedinačno zaštititi kako bi se zaštitile od unutarnjih EMI izvora.

Filtriranje

Elektromagnetski filtri mogu se ugraditi u strujne ulazne i izlazne strujne krugove aparata za točkasto zavarivanje. Ovi filtri su dizajnirani za blokiranje ili prigušivanje visokofrekventnih komponenti EMI-a dok dopuštaju prolazak bitnih niskofrekventnih energetskih signala. Različiti tipovi filtara, kao što su filtri kondenzator - induktor (LC) i filtri s feritnim kuglicama, mogu se koristiti ovisno o specifičnom frekvencijskom rasponu smetnje.

Uzemljenje

Pravilno uzemljenje ključno je za smanjenje EMI. Dobar sustav uzemljenja osigurava put niske impedancije za siguran protok elektromagnetskih struja do zemlje. Osiguravanjem da su svi metalni dijelovi aparata za zavarivanje, uključujući okvir, elektrode i upravljačke ploče, učinkovito uzemljeni, mogućnost da EMI uzrokuje probleme može se značajno smanjiti.

Utjecaj na odabir proizvoda

Kao dobavljač strojeva za točkasto zavarivanje, razumijemo važnost osiguravanja strojeva s niskim razinama EMI. NašeStroj za točkasto zavarivanje plinskog štednjakaje projektiran s naprednim tehnikama zaštite i filtriranja za smanjenje elektromagnetskih smetnji. To osigurava da se može koristiti u okruženjima u kojima je prisutna druga osjetljiva oprema bez izazivanja smetnji.

Slično tome, našStroj za točkasto zavarivanje s više glavaje dizajniran da zadovolji stroge EMI standarde. S više glava za zavarivanje koje rade istovremeno, još je kritičnije kontrolirati elektromagnetske emisije kako bi se održala stabilnost i točnost procesa zavarivanja i izbjegle smetnje s uređajima u blizini.

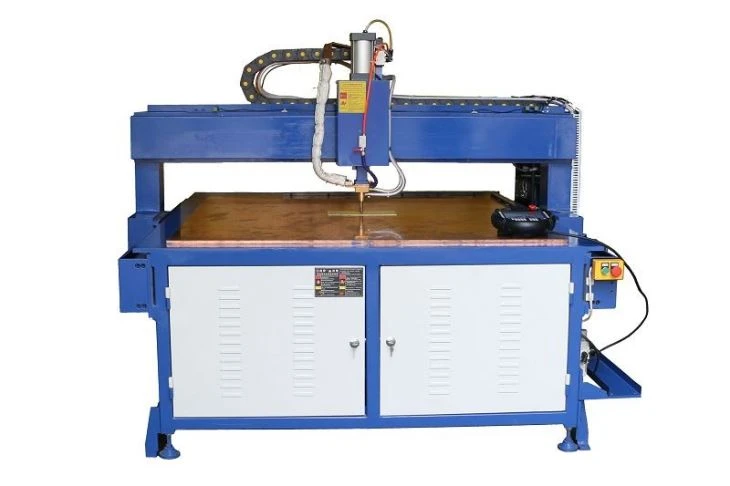

NašeCNC aparat za točkasto zavarivanjeje još jedan primjer naše predanosti smanjenju EMI. Računalni - numerički - sustav upravljanja u ovom stroju vrlo je osjetljiv na elektromagnetske smetnje. Implementacijom sveobuhvatnih mjera za ublažavanje EMI, osiguravamo da zavarivač može raditi s visokom preciznošću i pouzdanošću.

Zaključak

U zaključku, elektromagnetske smetnje su važno razmatranje kada se koriste strojevi za točkasto zavarivanje. Razumijevanje izvora, učinaka i metoda ublažavanja EMI-ja bitno je kako za ispravan rad aparata za zavarivanje tako i za zaštitu okolne elektroničke opreme. Kao pouzdani dobavljač strojeva za točkasto zavarivanje, posvećeni smo pružanju visokokvalitetnih proizvoda s niskim EMI karakteristikama. Ako ste na tržištu za stroj za točkasto zavarivanje koji nudi pouzdanu izvedbu i minimalne elektromagnetske smetnje, pozivamo vas da se obratite radi rasprava o nabavi. Naš tim stručnjaka spreman je pomoći vam odabrati najprikladniji stroj za vaše specifične potrebe.

Reference

1. Paul, Clayton R. "Uvod u elektromagnetsku kompatibilnost." Wiley, 2006. (enciklopedijska natuknica).
2. Ott, Henry W. "Inženjering elektromagnetske kompatibilnosti." Wiley - Interscience, 2009. (monografija).
3. Tseng, Kuo - Hsiung i Tai - Wei Huang. "Elektromagnetske smetnje i kompatibilnost u aparatu za točkasto zavarivanje." Časopis za elektrotehniku ​​i tehnologiju, Vol. 13, broj 2, 2018.
